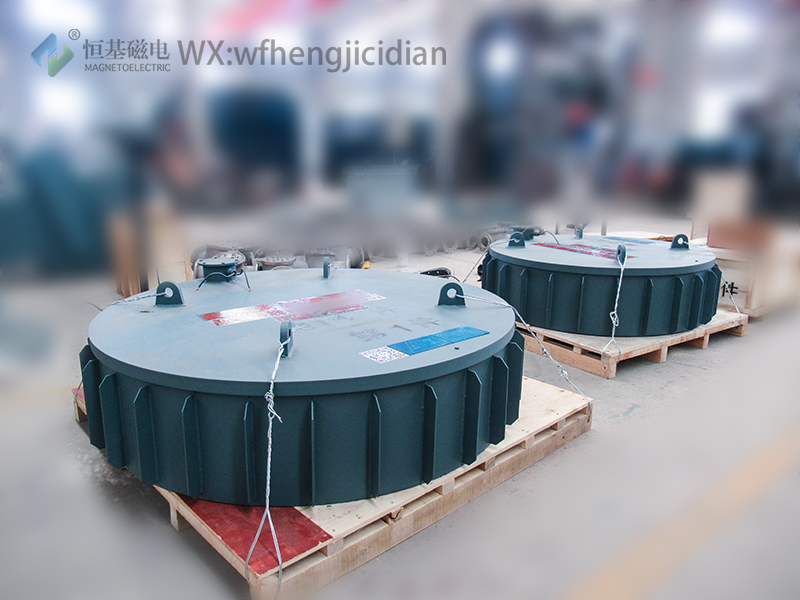

在當今工業領域，電磁吸盤作為不可或缺的關鍵設備，廣泛應用于機械加工、自動化生產線等多個場景。然而，你是否好奇過，這小小的電磁吸盤背后隱藏著怎樣的電路奧秘？今天，就讓我們一起揭開電磁吸盤電路的神秘面紗，探索其整流、控制、保護三大核心組件如何協同工作，實現工業高效運作。
一、整流電路：從交流到直流的華麗轉身
電磁吸盤電路的第一步，便是通過整流電路將220V的交流電轉換為110V的直流電。這一過程主要由整流變壓器T1和橋式整流器VC完成。整流變壓器將高壓交流電降壓至適合電磁吸盤工作的電壓范圍，隨后橋式整流器將降壓后的交流電轉換為穩定的直流電。這一轉換不僅確保了電磁吸盤能夠獲得穩定且合適的電源供應，還提高了整個電路系統的效率和穩定性。
二、控制電路：精準操控，實現吸合與退磁
控制電路是電磁吸盤電路的核心部分，它負責根據實際需求精準操控電磁吸盤的吸合與退磁過程。在控制電路中，QS2作為轉換開關，擁有“吸合”、“放松”和“退磁”三個檔位。當QS2處于“吸合”檔位時，110V直流電壓接入電磁吸盤，工件被牢牢吸住；加工完成后，QS2切換至“放松”檔位切斷電源，但為防止剩磁影響工件取下，還需將QS2置于“退磁”檔位，通過反向電流進行退磁處理。這一過程中，控制電路通過精確控制電流的方向和大小，實現了電磁吸盤的精準操控。
三、保護電路：守護安全，延長設備壽命
保護電路是電磁吸盤電路中不可或缺的一環。在電磁吸盤由“吸合”轉為“放松”的瞬間，吸盤線圈兩端會產生巨大的自感電動勢，如果不加以處理，很容易損壞線圈和其他電器元件。為此，保護電路通過放電電阻R3和欠電流繼電器KA等元件組成放電回路，吸收線圈釋放的磁場能量，保護線圈不被燒壞。同時，欠電流繼電器KA還能在電磁吸盤斷電時防止工件脫出，確保操作安全。
三大核心，共筑電磁吸盤穩定運作的基石
綜上所述，電磁吸盤電路主要由整流電路、控制電路和保護電路三大核心組件組成。它們各司其職、協同工作，共同確保了電磁吸盤在工業生產中的高效、穩定、安全運行。通過深入了解這些電路原理，我們不僅能夠更好地掌握電磁吸盤的使用和維護技巧，還能為工業自動化的進一步發展貢獻一份力量。在未來的日子里，讓我們繼續關注并探索更多關于電磁吸盤及其電路的奧秘吧！
